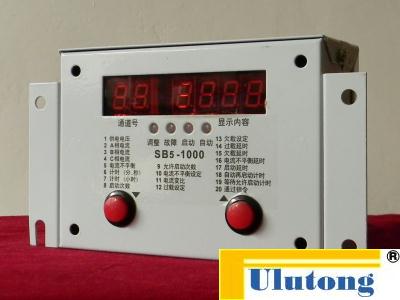

1、介绍

    电机保护器对电机的三相电流、线电压进行测量，经逻辑判断以减少电机运行的电器故障，它可以检测和控制直接启动、星/角变换启动、自耦降压启动电机的运行状况，并且可以防止电机因不正常运行引起的损坏。保护器可以对运行的电机实现过载、欠载、三相电流不平衡、堵转、单相运行等的保护。

    电机保护器与控制柜配套完成控制和保护各种类型高、低压电机、潜油（水）电机，具有紧急远控消防、星/角变换、自耦降压、串电抗启动功能。

2、性能

    保护器可以对电机下列负载问题进行保护：

2.1、电机运行过程中，若发生故障则发出警示：故障指示灯1秒等间隔时间闪烁，显示对应的故障现象代码。

2.2、过载、欠载。当故障现象发生时，故障延时的时间随着电流过载倍数的增加按反时限减少。

2.3、自动启动延时时间。智能化地随着启动次数的增加而延长自动延时启动的时间。

2.4、电流不平衡。对供电电压不平衡、电机绕组绝缘下降、缺相等导致的电流不平衡进行保护。

2.5、潜油（水）电机在工作中，为避免相邻的两次启动间隔时间过短，防止水锤效应，智能化地随着启动次数的增加而延长等待允许启动计时器的时间。

2.6? 控制电机完成星/角变换、自耦降压启动过程。

3、保护器外形尺寸：219×191×110 mm。

4、消耗功率：80～240 V，4VA、50Hz/60Hz。

5、输入电流负荷：AC 1A、或?5A电流互感器输出（10倍冲击）。

6、工作环境温度：- 20℃ ～50℃。

7、接线图

　　1、概述

　　  电机综合保护器（以下简称保护器）对电机的电流、供电电压进行测量，保护器可以对运行的电机实现过载、欠载、三相电流不平衡、堵转、单相运行等的保护。

　　1.1、保护方式：发生故障后，反时限方式使电机保护停机。

　　1.2、保护器可根据实际电机的需要，对电机的启动过程设置何时投入保护的时间。

　　1.3、为让电机正确的启动，电机正常停机、欠载停机、新供电后，电机须经一定时间再启动（防止水锤效应），保护器安排等待启动时间。

　　1.4、采油系统的应用，有自动和手动控制，自动条件下，送电、欠载停机后，经一定时间的延时自动启动电机。

　　2、 功能

　　 电机启动后，保护器具有避开启动电流的延时功能；显示控制电压值、电机三相电流、过载、欠载预置值、电流互感器变比值、自动启动时间预置值、启动延时预置值及其计时值；电机发生故障时有对应的灯光指示及故障已过去的时间。

　　3、工作环境

　　3.1、海拔高度不超过1000M。

　　3.2、环境温度不高于+50℃，不低于-25℃，24小时周期内温差不超过+35℃。

　　3.3、空气相对湿度在最高温度为+50℃时不超过50%，在较低温度时，允许有较高的相对湿度，例如，20℃以下时为90%。

　　4、主要技术指标

　　4.1、测量准确度0.5%。

　　4.2、被测量标称输入：电流0 – 5 A，可承受10 倍的冲击。

　　4.3、电压120V AC 可扩展至65V – 165V。

　　4.4、被测量工作频率：45Hz – 65Hz。

　　4.5、标称输出：6号端子110V 10A；7、8 号端子110V 50mA。

        5、接线图

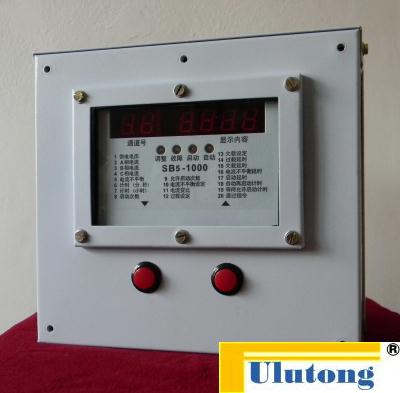

1、介绍

    电机保护器对电机的三相电流、线电压进行测量，经逻辑判断以减少电机运行的电器故障，它可以检测和控制直接启动、星/角变换启动、自耦降压启动电机的运行状况，并且可以防止电机因不正常运行引起的损坏。保护器可以对运行的电机实现过载、欠载、三相电流不平衡、堵转、单相运行等的保护。

    电机保护器与控制柜配套完成控制和保护各种类型高、低压电机、潜油（水）电机，具有紧急远控消防、星/角变换、自耦降压、串电抗启动功能。

2、性能

    保护器可以对电机下列负载问题进行保护：

2.1、电机运行过程中，若发生故障则发出警示：故障指示灯1秒等间隔时间闪烁，显示对应的故障现象代码。

2.2、过载、欠载。当故障现象发生时，故障延时的时间随着电流过载倍数的增加按反时限减少。

2.3、自动启动延时时间。智能化地随着启动次数的增加而延长自动延时启动的时间。

2.4、电流不平衡。对供电电压不平衡、电机绕组绝缘下降、缺相等导致的电流不平衡进行保护。

2.5、潜油（水）电机在工作中，为避免相邻的两次启动间隔时间过短，防止水锤效应，智能化地随着启动次数的增加而延长等待允许启动计时器的时间。

2.6 控制电机完成星/角变换、自耦降压启动过程。

　　1.3、接线图

　　1.介绍

　　电机保护器对电机的三相电流、线电压进行测量，经逻辑判断它可以检测和控制电机的运行状况，并且可以防止电机因不正常运行引起的损坏。保护器可以对运行的电机实现过载、欠载、三相电流不平衡、过压、欠压、堵转、单相运行等的保护。

　　电机保护器与控制柜配套完成控制和保护各种类型高、低压电机、潜油（水）电机，具有紧急远控消防、星/角转换、自耦降压、串电抗启动功能。发生故障后，自动记录三相电流、电压，4个参数100点，点间隔100mS的数据，经MODBUS通讯协议，SB7-1000与远程监控软件可以构成无线电台、GPRS、CDMA、短信报警远程监控系统。

　　2、性能

　　保护器可以对电机下列负载问题进行保护：

　　2.1、电机运行过程中，若发生故障则发出警示：故障指示灯1秒等间隔时间闪烁，显示对应的故障现象代码。

　　2.2、过载、欠载、过压、欠压。当故障现象发生时，故障延时的时间随着过载倍数的增加按反时限减少。

　　2.3、自动启动延时时间。智能化地随着启动次数的增加而延长自动延时启动的时间。

　　2.4、电流不平衡。对供电电压不平衡、电机绕组绝缘下降、缺相等导致的电流不平衡进行保护。

　　2.5、潜油（水）电机在工作中，为避免相邻的两次启动间隔时间过短，防止水锤效应，智能化地随着启动次数的增加而延长等待允许启动计时器的时间。

        2.6、星/角转换、自耦降压、串电抗启动失败停机保护。

　　3、保护器外形尺寸：219×191x110 mm。

　　4、消耗功率：80～240 伏，4VA、50Hz/60Hz。

　　5、电流互感器二次测电流负荷：AC   0～ 5A（10倍冲击）。

　　6、工作环境温度 ：- 20℃ ～50℃。

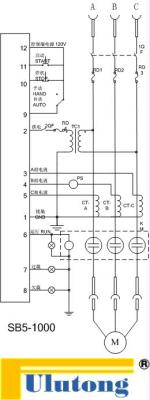

        7、接线图

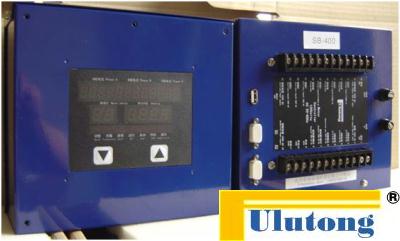

　　1、保护的方式：发生故障后，反时限方式使电机保护停机。

　　2、保护器可根据实际电机的需要，对电机的启动过程设置何时投入保护。

　　3、为保护电机，实现正确的启动，电机停机后需经一定时间再启动（水锤效应），保护器安排等待启动时间。

　　4、保护器装在控制柜里，被送电后，测量供电电源的相序、供电电压，如果相序与电压不符合启动的要求，禁止启动电机。

　　5、对于采油系统的应用，有自动和手动控制，自动的条件下，送电，欠载停机后，经一定时间的延时自动启动电机。

　　6、三路模拟量的的控制：由传感器的量程决定模拟量的标度上限值、标度下限值、保护设置值、可以超过模拟量保护设定值或低于模拟量保护设定值使电机经延时保护停机。在电机未启动的条件下，有模拟量故障不允许启动电机。

　　7、三路开关量的控制：由现场的需求决定，该开关量控制可以闭合有效、断开有效，或选择无效。当选择闭合有效或断开有效时，一旦发生闭合或断开故障，经延时使电机停机。在电机未启动的条件下，有开关量故障不允许启动电机。

　　8、保护器经RS232或RS485口与计算机间实现有线和无线通讯，满足MODBUS协议。经计算机无论有线和无线通讯的条件下，可以对保护器的参数进行设置、读取，可以读取电机三相电流、电机工作电压、模拟量、开关量状态、有功功率、功率因数、累积电量、电机运行的时间、发生N次故障的状态、安装以来启动、停机、故障次数。

　　9、保护器与短信报警盒通讯，实现电机故障、外围设备故障、网络断电，经GSM工业手机短信形式向调度员报警。

        10、接线图

　　1、保护的方式：发生故障后，反时限方式使电机保护停机。

　　2、保护器可根据实际电机的需要，对电机的启动过程设置何时投入保护。

　　3、为保护电机，实现正确的启动，电机停机后需经一定时间再启动（水锤效应），保护器安排等待启动时间。

　　4、保护器装在控制柜里，被送电后，测量供电电源的相序和电压，相序与电压不符合要求，禁止启动电机。

　　5、对于采油系统的应用，有自动和手动控制，自动的条件下，送电，欠载停机后，经一定时间的延时自动启动电机。

　　6、三路模拟量的的控制：由传感器的量程决定模拟量的标度上限值、标度下限值、保护设置值、可以超过模拟量保护设定值或低于模拟量保护设定值使电机经延时保护停机。在电机未启动的条件下，有模拟量故障不允许启动电机。

　　7、三路开关量的控制：由现场的需求决定，该开关量控制可以闭合有效、断开有效，或选择无效。当选择闭合有效或断开有效时，一旦发生闭合或断开故障，经延时使电机停机。在电机未启动的条件下，有开关量故障不允许启动电机。

　　8、保护器经RS232或RS485口与计算机间实现有线和无线通讯，满足MODBUS协议。经计算机无论有线和无线通讯的条件下，可以对保护器的参数进行设置、读取，可以读取电机三相电流、电机工作电压、模拟量、开关量状态、有功功率、功率因数、累积电量、电机运行的时间、发生N次故障的状态、安装以来启动、停机、故障次数。

　　9、保护器与短信报警盒通讯，实现电机故障、外围设备故障、网络断电，经GSM工业手机短信形式向调度员报警。

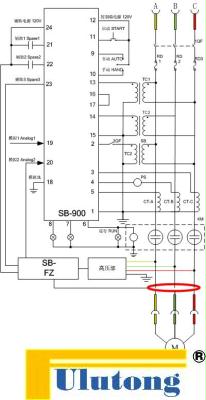

       10、接线图

　　1、保护的方式：发生故障后，反时限方式使电机保护停机。

　　2、保护器可根据实际电机的需要，对电机的启动过程设置何时投入保护。

　　3、为保护电机，实现正确的启动，电机停机后需经一定时间再启动（水锤效应），保护器安排等待启动时间。

　　4、保护器装在控制柜里，被送电后，测量供电电源的相序和电压，相序与电压不符合要求，禁止启动电机。

　　5、对于采油系统的应用，有自动和手动控制，自动的条件下，送电，欠载停机后，经一定时间的延时自动启动电机。

　　6、两路模拟量的的控制：由传感器的量程决定模拟量的标度上限值、标度下限值、保护设置值、可以超过模拟量保护设定值或低于模拟量保护设定值使电机经延时保护停机。在电机未启动的条件下，有模拟量故障不允许启动电机。

　　7、三路开关量的控制：由现场的需求决定，该开关量控制可以闭合有效、断开有效，或选择无效。当选择闭合有效或断开有效时，一旦发生闭合或断开故障，经延时使电机停机。在电机未启动的条件下，有开关量故障不允许启动电机。

　　8、保护器经RS232或RS485口与计算机间实现有线和无线通讯，满足MODBUS协议。经计算机无论有线和无线通讯的条件下，可以对保护器的参数进行设置、读取，可以读取电机三相电流、三相电机电压、模拟量、开关量状态、有功功率、功率因数、累积电量、电机运行的时间、发生N次故障的状态、安装以来启动、停机、故障次数。

　　9、保护器与短信报警盒通讯，实现电机故障、外围设备故障、网络断电，经GSM工业手机短信形式向调度员报警。

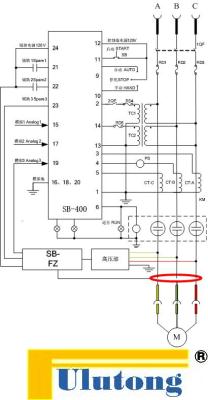

      10、接线图

　　1、保护的方式：发生故障后，反时限方式使电机保护停机。

　　2、保护器可根据实际电机的需要，对电机的启动过程设置何时投入保护。

　　3、为保护电机，实现正确的启动，电机停机后需经一定时间再启动（水锤效应），保护器安排等待启动时间。

　　4、保护器装在控制柜里，被送电后，测量供电电源的相序和电压，相序与电压不符合要求，禁止启动电机。

　　5、对于采油系统的应用，有自动和手动控制，自动的条件下，送电，欠载停机后，经一定时间的延时自动启动电机。

　　6、两路模拟量的的控制：由传感器的量程决定模拟量的标度上限值、标度下限值、保护设置值、可以超过模拟量保护设定值或低于模拟量保护设定值使电机经延时保护停机。在电机未启动的条件下，有模拟量故障不允许启动电机。

　　7、三路开关量的控制：由现场的需求决定，该开关量控制可以闭合有效、断开有效，或选择无效。当选择闭合有效或断开有效时，一旦发生闭合或断开故障，经延时使电机停机。在电机未启动的条件下，有开关量故障不允许启动电机。

　　8、保护器经RS232或RS485口与计算机间实现有线和无线通讯，满足MODBUS协议。经计算机无论有线和无线通讯的条件下，可以对保护器的参数进行设置、读取，可以读取电机三相电流、三相电机电压、模拟量、开关量状态、有功功率、功率因数、累积电量、电机运行的时间、发生N次故障的状态、安装以来启动、停机、故障次数。

　　9、保护器与短信报警盒通讯，实现电机故障、外围设备故障、网络断电，经GSM工业手机短信形式向调度员报警。

       10、

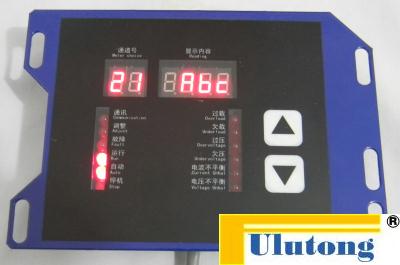

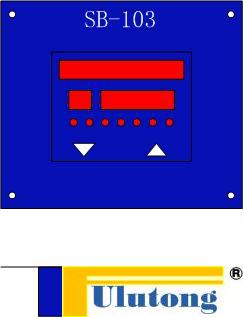

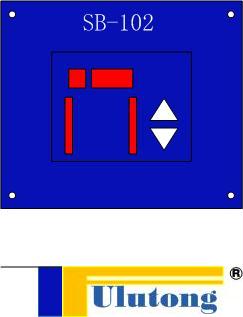

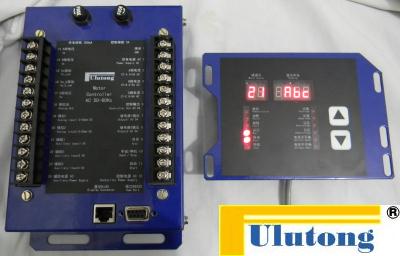

       SB-102产品与SB-100、SB-800、SB-900配套使用，完成参数的显示、设定、RS232通讯、USB读取存储数据。可以安装在记录仪、控制柜里。

        SB-101B产品与SB-100、SB-800、SB-900配套使用，完成参数的显示、设定。可以安装在记录仪、控制柜里。

         SB-102产品与SB-100、SB-800、SB-900配套使用，完成参数的显示、设定、RS232通讯、USB读取存储数据。可以安装在记录仪、控制柜里。

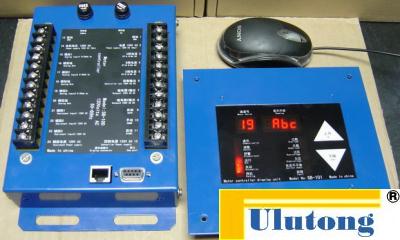

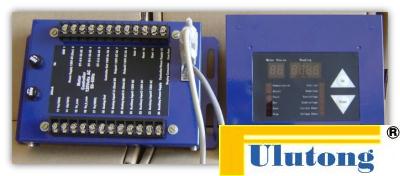

         SB-101B产品与SB-100、SB-800、SB-900配套使用，完成双排显示、参数设定、RS232通讯、USB口读取数据，可以安装在记录仪、控制柜里。
