1.介绍

　　电机保护器对电机的三相电流、线电压进行测量，经逻辑判断它可以检测和控制电机的运行状况，并且可以防止电机因不正常运行引起的损坏。保护器可以对运行的电机实现过载、欠载、三相电流不平衡、过压、欠压、堵转、单相运行等的保护。

　　电机保护器与控制柜配套完成控制和保护各种类型高、低压电机、潜油（水）电机，具有紧急远控消防、星/角转换、自耦降压、串电抗启动功能。发生故障后，自动记录三相电流、电压，4个参数100点，点间隔100mS的数据，经MODBUS通讯协议，SB7-1000与远程监控软件可以构成无线电台、GPRS、CDMA、短信报警远程监控系统。

　　2、性能

　　保护器可以对电机下列负载问题进行保护：

　　2.1、电机运行过程中，若发生故障则发出警示：故障指示灯1秒等间隔时间闪烁，显示对应的故障现象代码。

　　2.2、过载、欠载、过压、欠压。当故障现象发生时，故障延时的时间随着过载倍数的增加按反时限减少。

　　2.3、自动启动延时时间。智能化地随着启动次数的增加而延长自动延时启动的时间。

　　2.4、电流不平衡。对供电电压不平衡、电机绕组绝缘下降、缺相等导致的电流不平衡进行保护。

　　2.5、潜油（水）电机在工作中，为避免相邻的两次启动间隔时间过短，防止水锤效应，智能化地随着启动次数的增加而延长等待允许启动计时器的时间。

        2.6、星/角转换、自耦降压、串电抗启动失败停机保护。

　　3、保护器外形尺寸：219×191x110 mm。

　　4、消耗功率：80～240 伏，4VA、50Hz/60Hz。

　　5、电流互感器二次测电流负荷：AC   0～ 5A（10倍冲击）。

　　6、工作环境温度 ：- 20℃ ～50℃。

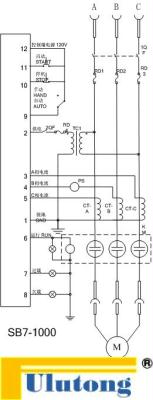

        7、接线图
