1、概述

　　  电机综合保护器（以下简称保护器）对电机的电流、供电电压进行测量，保护器可以对运行的电机实现过载、欠载、三相电流不平衡、堵转、单相运行等的保护。

　　1.1、保护方式：发生故障后，反时限方式使电机保护停机。

　　1.2、保护器可根据实际电机的需要，对电机的启动过程设置何时投入保护的时间。

　　1.3、为让电机正确的启动，电机正常停机、欠载停机、新供电后，电机须经一定时间再启动（防止水锤效应），保护器安排等待启动时间。

　　1.4、采油系统的应用，有自动和手动控制，自动条件下，送电、欠载停机后，经一定时间的延时自动启动电机。

　　2、 功能

　　 电机启动后，保护器具有避开启动电流的延时功能；显示控制电压值、电机三相电流、过载、欠载预置值、电流互感器变比值、自动启动时间预置值、启动延时预置值及其计时值；电机发生故障时有对应的灯光指示及故障已过去的时间。

　　3、工作环境

　　3.1、海拔高度不超过1000M。

　　3.2、环境温度不高于+50℃，不低于-25℃，24小时周期内温差不超过+35℃。

　　3.3、空气相对湿度在最高温度为+50℃时不超过50%，在较低温度时，允许有较高的相对湿度，例如，20℃以下时为90%。

　　4、主要技术指标

　　4.1、测量准确度0.5%。

　　4.2、被测量标称输入：电流0 – 5 A，可承受10 倍的冲击。

　　4.3、电压120V AC 可扩展至65V – 165V。

　　4.4、被测量工作频率：45Hz – 65Hz。

　　4.5、标称输出：6号端子110V 10A；7、8 号端子110V 50mA。

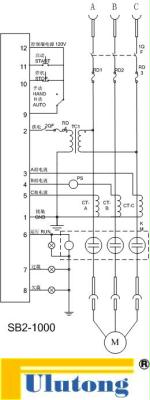

        5、接线图
