一、介绍

    电机保护器对电机的三相电流、线电压进行测量，经逻辑判断以减少电机运行的电器故障，它可以检测和控制电机的运行状况，并且可以防止电机因不正常运行引起的损坏。

电机保护器采用电机母线穿芯结构，与接触器配套完成电机的启动、停机、间歇运行、故障保护停机。

二、保护性能

   保护器可以对电机下列负载问题进行保护和控制：

      1、 电机运行过程中，若发生故障则发出警示：显示故障现象代码。

      2、 过载。当过载现象发生时，过载延时的时间随着电流过载倍数的增加过载保护的延时时间按

       反时限减少。

    3、自动启动时间。无人值守的水泵、抽油机、螺杆泵需要来电自动启动。

    4、电流不平衡。对供电电压不平衡、电机绕组绝缘下降、缺相等导致的电流不平衡进行保护。

    5、对于泵类、抽油机、螺杆泵等负载，空抽时需要停机，防止过分磨损。

    6、电压保护：拒绝欠压、过压状态启动、运行。

    7、辅助端子：辅助端子获取抽油机悬梁、机架信号等防止意外事故。

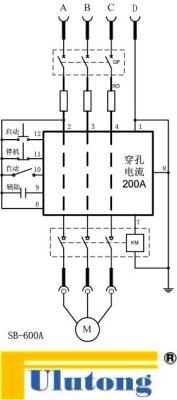

三、接线图
